LEVELER
01
リモコンで操作
吊荷に近づかず、離れた場所から安全に操作できます。
02
常用電源不要
バッテリーで動きます。
03
時間短縮
重心がずれていても、ワイヤ架け替えの必要がありません。
04
様々なものに
消波ブロックや橋梁部材、コンテナなど異形、重心がわかりづらいものでも角度調整可能です。
従来の吊り方
ケース1
クレーンで荷物を吊る時、作業者の勘で重心と考えられる位置へ、フックを移動して試し吊りをしていました。
まだ傾いていたら、重心と考えられる位置へ再度フックを移動して、水平になるように吊り上げていました。
ケース2
一度試し吊りし、傾いたらクレーンのフックの位置は変えずに、左右のワイヤーの長さを変えて再度調整して水平に吊っていました。
レベラーなら簡単水平！
レベラーを使っての吊り方
重心と考えられる位置に
クレーンフックをかけます

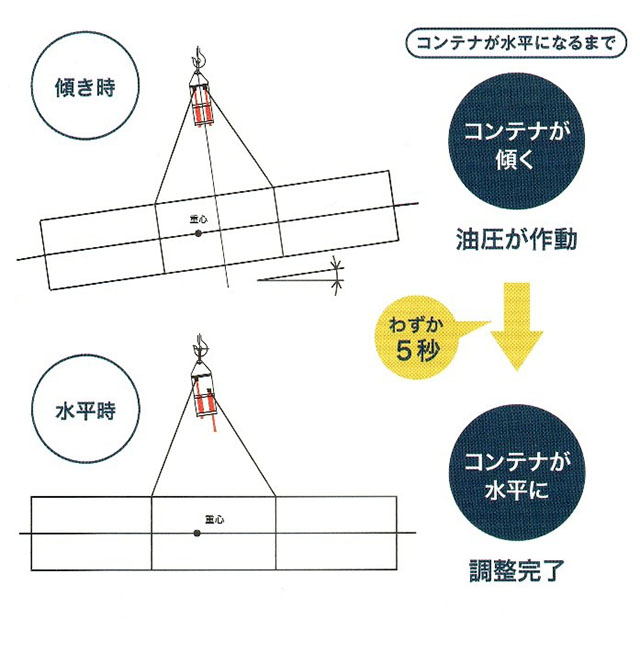

吊り荷が傾いたら、上がっている方をリモコンボタンを押し、下げていきます。
目視または傾斜計で水平になった時、ボタンから指を離すとシリンダーが停止し、簡単に水平になります。
所定の場所へ吊り荷を下ろし、張力がなくなると、バネの力でシリンダーロットが元の位置に戻り、次の吊り荷を吊ることができます。
従来の荷役作業のように、ワイヤの長さを調整して試行錯誤を繰り返し水平にする必要はありません。
荷物から離れて安全に効率よく作業ができます。
水平な荷物を傾けて吊ることもできます。
傾けて設置する必要がある場合は吊った状態で任意の傾きで自由に変更できます。
設置場所に傾斜があっても、リモコン操作で吊り荷を自由に傾けて下ろせます。
レベラーは特許取得済みです。

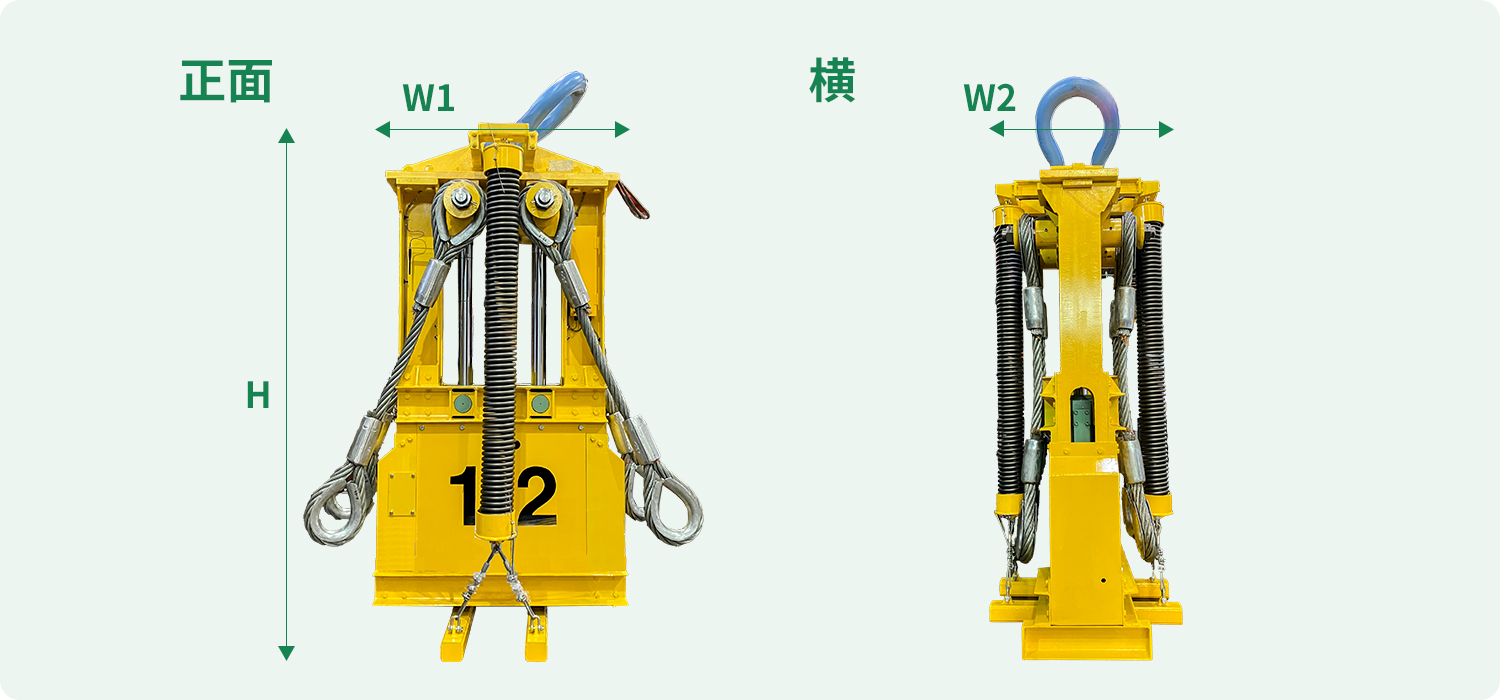

| 形式 | 吊荷重 | ストローク | 自重 | W1 | W2 | H |
|---|---|---|---|---|---|---|
| LV-05 | 1.2～5ｔ | 400mm | 250kg | 675mm | 505mm | 1460mm |
| LV-10 | 1.2～10ｔ | 400mm | 500kg | 750mm | 650mm | 1580mm |
| LV-20 | 1.8～20ｔ | 400mm | 750kg | 970mm | 720mm | 1700mm |
| LV-25 | 1.8～25ｔ | 400mm | 850kg | 1000mm | 720mm | 1900mm |
| LV-40 | 2.4～40ｔ | 600mm | 1400kg | 1000mm | 720mm | 2100mm |
このようなものに使えます!
重心がわかりづらい
異形の吊荷に
設置場所に傾斜がある

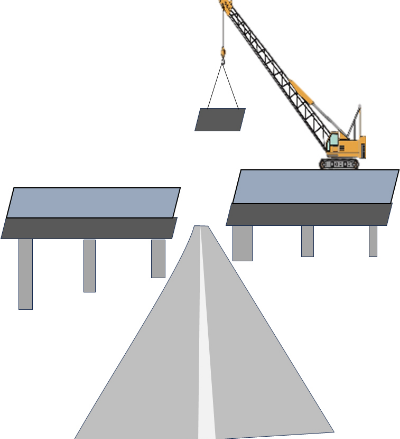

橋梁の設置に

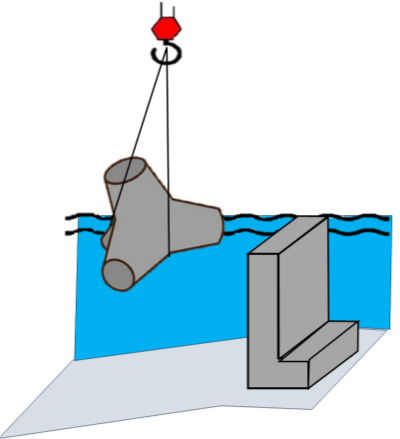

海中の斜面に

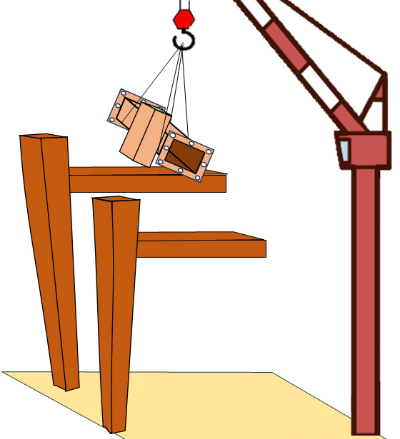

建物の建築・解体に

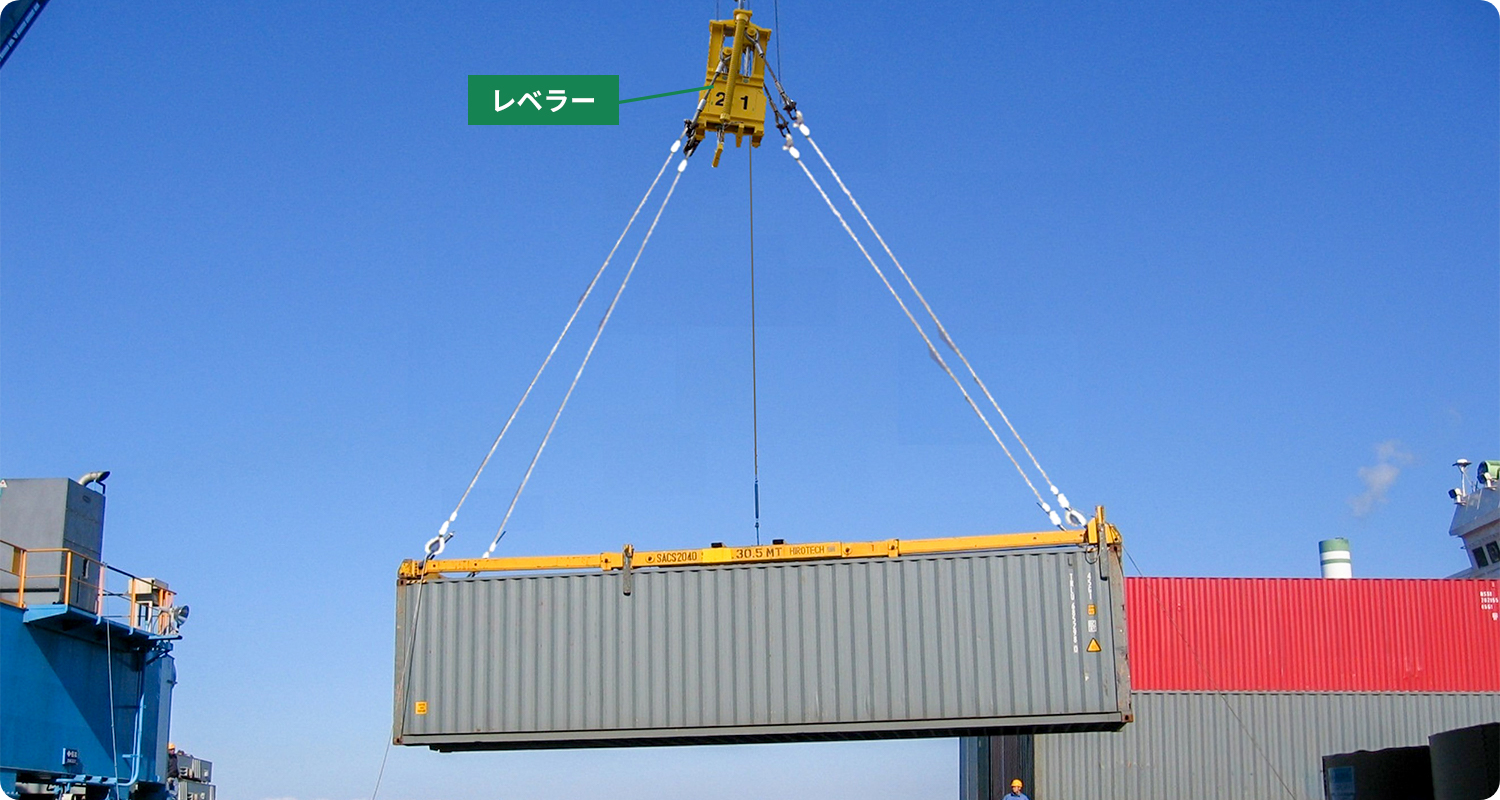

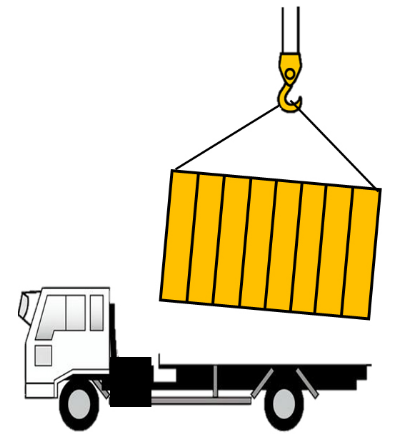

コンテナの運搬に

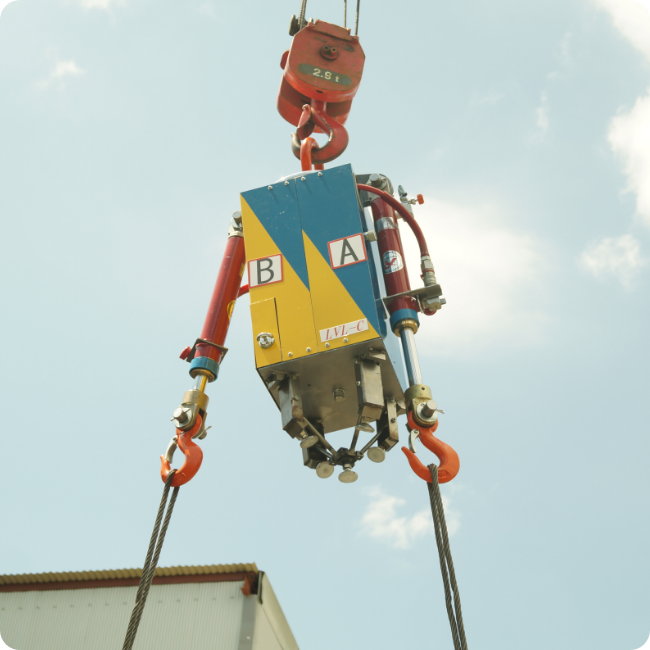

NEW!
| 使用荷重 | 2.9t以下 |
|---|---|
| サイズ |
高760×幅410×奥300(mm) 保管スペースはA3用紙一枚分 |
| 自重 | 0.1t |
| 使用用途 |
＜重心が偏った3t未満の吊荷＞ ・大型キャビンの組立 ・異形鉄骨梁の設置や解体など |
| 備考 |
簡単に分割できる 1人でも移動が可能 専用台車もあり |
このようなものに使えます!
U字溝や堤防法面のコンクリート製品据付
建築現場における長尺製品の上げ下ろし
工場内で重心がわかりにくい部品の組立
ユニック車での屋外作業 など
お気軽にお問い合わせください。
